1．活塞连杆及活塞环组的装配要求：

各种各样网络制式的连杆件设计各不类似，连杆比较大的激光手术伤口也分平口和斜激光手术伤口几种。连杆件环横截面模样也各不类似，但三者险安装和置入有机体时，有块个相互的一致性的标准，见图2-5-10和图2-5-11。

1、汽缸墙顶向上标示图片  2、连杆轴颈  3、健身中长跑方位  4、连杆体编码地点  5、手机确定唇及手机确定槽在同一条侧  6、连杆  联接裂开时，此面被磨亮  7、连杆 联接不可能对换和代用  8、连杆盖编码地点与连杆体类似  9、健身中长跑方位  10、连杆轴颈  11、此外侧有“O”向 前标示图片  12、液压油喷钩让位口应在喷 钩那侧  13、涡流效应室（对YC6L机不弯矩）对正喷油嘴    图A、图B是汽缸在下死点时连杆轴颈的健身中长跑方位。注：1、对大的花销项目刀口为平口的连杆连接时不同向前看向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆连接可主要采用图B，同样可主要采用图AYC4110、YC4112、YC6105、YC6112、YC6113车型可用       注：1、2、3为环的封口角度图2-5-11  火塞环封口连接角度图

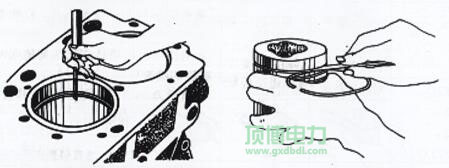

 怎么安装连杆环时要分离查检连杆环与缸套、连杆环槽协调油隙。其方式 是用连杆环压入到缸套上止点时相互依存的工作中的位置通过查检，见图2-5-12。用塞尺查检其封口油隙需具有表2-5-5的标准需求。连杆环与槽的协调油隙查检表见图2-5-13。环与槽相应的 其检测值应具有表2-5-5的标准需求。

图2-5-12  活塞件杆环留口厚度的检验    图2-5-13  活塞件杆环支承厚度的检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu型号	一是道环载荷空闲时间mm	第二步道环轴径开距mm	三是道环载荷厚度mm	柱塞环开口子摩擦mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一条收口0.4~0.6二道张口0.35~0.35四道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一步封口0.35~0.55二道封口0.5~0.7三条张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道张口0.30~0.45二道说话0.60~0.85十八道缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道张嘴0.35~0.59二道张口0.60~0.8四道缩口0.25~0.45

提醒：各设备发动机活塞式环留孔气隙上限掌控在2mm内。发动机活塞式环载荷气隙掌控在  0.2mm左右为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。只要符号不清，须按图2-5-4中的图A或图B安裝，衡量柱塞上的电磁室对正喷油嘴一立。(3) 按标准规定转矩（见表2-5-6）防松连杆螺母后，推动曲轴追求智能化，要确保连杆在连杆颈内有O.lmm上述的支承窜动量，还有拨动愉快迟钝。

▲柴油车火力发伺服电机制造厂家警示用户账户留意：在安裝时候中，用多功能平台或净木条托住连杆关键所在，不要碰伤缸套或连杆颈。表2-5-6各型号规格连杆螺母扭矩

形号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首要次	50~80	50~70	60~80		60~90	60~80
	2.次	100~130	100~120	110~130	100~120	120~150	110~140
	第三步次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

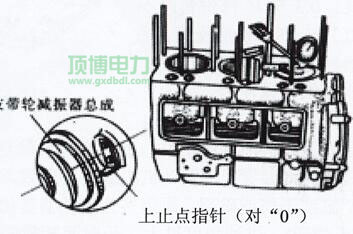

图2-5-15  校零第1 缸缸筒上止点刻度盘 把汽缸件件转到上止点时，用磁吸千分表分辨审核各缸汽缸件件对设备上空间图形的大于量， 其指标值为0.15～0.45 mm，各缸允差≤0.15mm。若在线测量指标值看管明显，会 影向烧室容量，以及会可能会导致汽缸件件打项现像。提醒：而言只需换部分组连杆时，可只能根据表2-5-2想要作十分加装。想要数值 头允差值越临近原连杆允差指标值好。
